服務器均溫板、均熱板及其工作原理

來源：禾聚查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2020-11-23 10:58:01【大中小】

均熱板對應的英文翻譯是Vapor Chamber，它是一種內壁具有毛細結構的真空密封體，一般都使用導熱性比較強的銅做成，并在內部加入冷卻液用于吸收熱量，通常都是純水。傳統熱管顧名思義就是一根銅管，呈條狀，而均熱板通常呈片狀，因此使用均熱板的筆記本也更輕薄便攜。

均熱板的工作原理與熱管大體相似，都是在真空的腔體內完成，通過液體蒸發和流動來傳導熱量，不同的地方在于熱管的熱量傳輸路徑是一維的，傳遞方向單一。而均熱板的熱量傳輸路徑是二維的，熱量可以向多個水平方向傳導，效率也就更高。

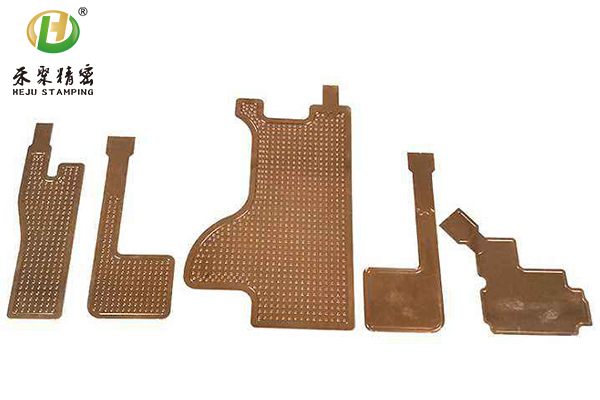

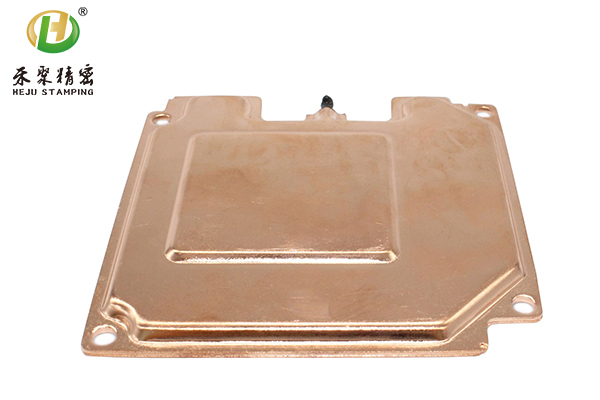

均熱板

處理器運行時產生的熱量被傳導到均熱板的蒸發端，內部的冷卻液會迅速吸收這些熱量并產生氣化變成蒸汽，這時，蒸汽因吸收了熱量迅速膨脹，便從均熱板中的高壓區向低壓區移動，蒸汽向低壓區移動的過程中，接觸到溫度較低的內壁時會迅速產生凝結現象，釋放熱量，進而液化為液體，在由腔體內壁的毛細作用回流到蒸發端。簡而言之，就是均熱板中的冷卻液不斷在液體和氣體之間來回切換，形成一個循環的散熱系統。
